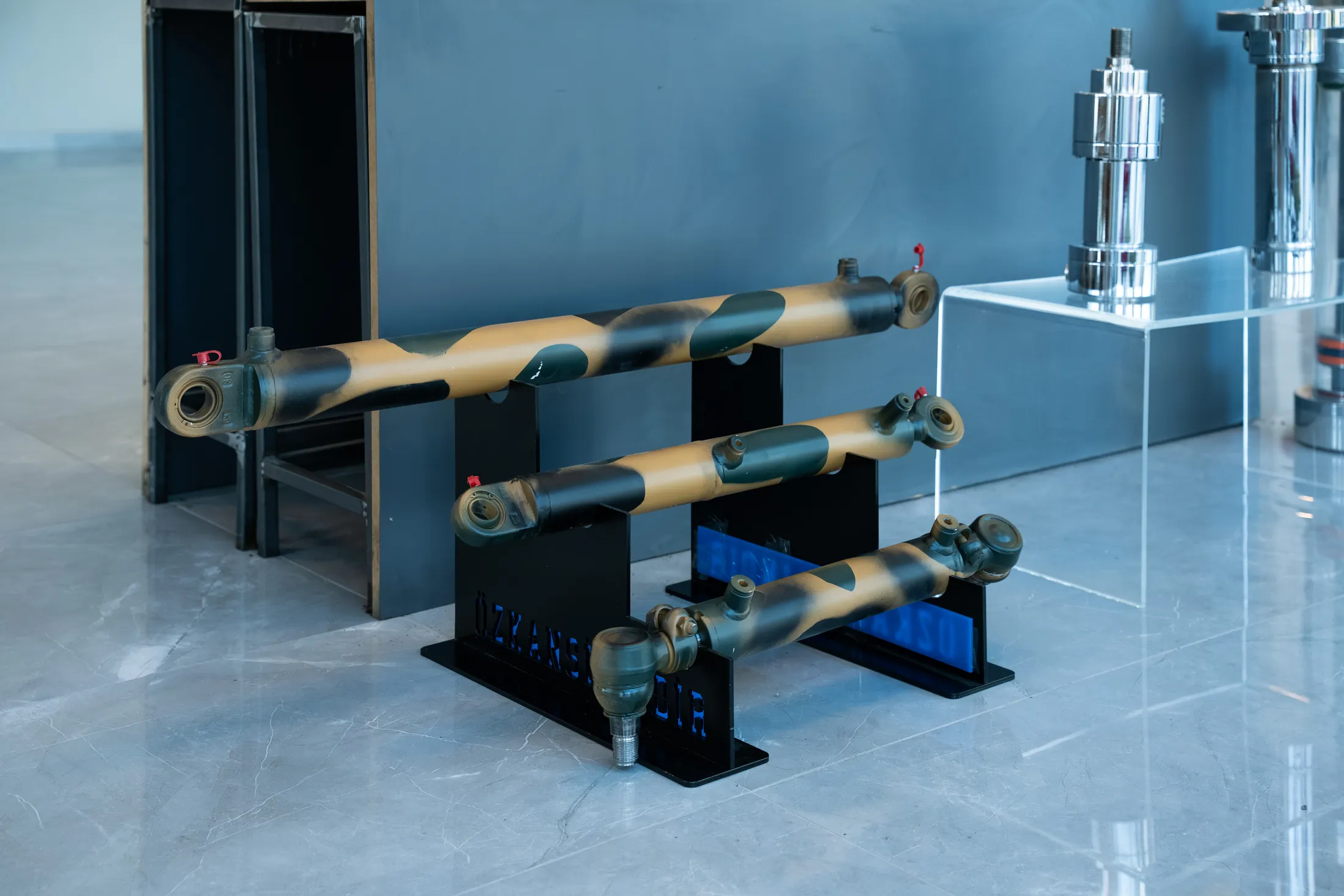

Kısa cevap: Hidrolik silindirler üç ana tipte üretilir. Tek etkili silindir yalnızca bir yönde hidrolik güçle çalışır, geri dönüşü yük, ağırlık veya yayla olur. Çift etkili silindir hem itme hem çekme yönünde basınçlı yağla çalışır. Teleskopik silindir ise iç içe geçen kademeleri sayesinde kısa kapalı boyla uzun strok sağlar. Doğru seçim; kuvvetin yönüne, strok/kapalı boy oranına ve montaj alanına bağlıdır.
Hidrolik silindir nasıl çalışır?
Hidrolik silindir, pompadan gelen basınçlı yağın enerjisini doğrusal harekete ve kuvvete çeviren bir eyleyicidir. Temel ilke basittir: Kuvvet = Basınç × Alan. Aynı basınçta piston çapı büyüdükçe elde edilen kuvvet de büyür. Örneğin 100 mm piston çapına sahip bir silindir 200 bar basınçta yaklaşık 157 kN (≈16 ton) itme kuvveti üretir.
Bir silindirin ana parçaları şunlardır:
- Gömlek (boru): İç yüzeyi honlanmış, basıncı taşıyan silindir gövdesi.
- Piston: Gömlek içinde hareket eden, basınçlı yağı iki odaya ayıran parça.
- Rot (mil): Pistona bağlı, kuvveti dışarı aktaran, genellikle sert krom kaplı çelik mil.
- Kafa (gland): Rotu yataklayan ve rot tarafı sızdırmazlığını sağlayan kapak.
- Sızdırmazlık elemanları: Piston keçesi, rot keçesi, toz keçesi (sıyırıcı) ve yataklama bantları.
- Bağlantılar: Silindiri makineye bağlayan göz, flanş, muylu veya ayak bağlantıları.
Tek etkili hidrolik silindir
Tek etkili silindirde basınçlı yağ yalnızca bir odaya (genellikle piston tarafına) verilir. Silindir yağ basıncıyla açılır; kapanma ise yükün kendi ağırlığı, dış bir kuvvet ya da içteki geri dönüş yayı ile gerçekleşir.
- Kullanım alanları: Hidrolik krikolar, kaldırma platformları, bazı pres uygulamaları, yükün kendi ağırlığıyla indiği sistemler.
- Avantajları: Basit yapı, tek hortum bağlantısı, daha az parça.
- Sınırlaması: Geri dönüş hızı ve kuvveti kontrol edilemez; yük olmadan geri çekme gerektiren işlerde uygun değildir.
Çift etkili hidrolik silindir
Çift etkili silindirde yağ, valf yardımıyla sırayla piston tarafına ve rot tarafına verilir. Böylece hem açılma hem kapanma hareketi hidrolik güçle, kontrollü olarak yapılır. Endüstride en yaygın kullanılan tip budur.
- Kullanım alanları: Ekskavatörlerin bom, arm ve kova silindirleri; loder ve dozerler, hidrolik presler, mobil vinçler, endüstriyel otomasyon.
- Avantajları: Her iki yönde kuvvet ve hız kontrolü, hassas konumlama.
- Dikkat edilmesi gereken: Çekme sırasında yağ, rotun kapladığı alan çıkarılmış halka alanına etki ettiği için çekme kuvveti itme kuvvetinden düşüktür. Bu fark, piston ve rot çapı seçilirken hesaba katılmalıdır.
Teleskopik hidrolik silindir
Teleskopik silindir, iç içe geçen iki veya daha fazla kademeden oluşur. Kapalıyken çok kısa yer kaplar, açıldığında ise kapalı boyunun birkaç katı strok sağlar. Tek etkili veya çift etkili olarak tasarlanabilir.
- Kullanım alanları: Damperli kamyonlar, çöp kamyonları, römorklar, bazı itfaiye ve kaldırma ekipmanları.
- Avantajı: Kısıtlı montaj alanında uzun strok.
- Dikkat edilmesi gereken: Kademe sayısı arttıkça her kademenin kuvveti ve hızı değişir; yanal yüklere karşı doğru yataklama önemlidir.
Karşılaştırma tablosu
| Özellik | Tek etkili | Çift etkili | Teleskopik |
|---|---|---|---|
| Hidrolik çalışma yönü | Tek yön | İki yön | Tek veya iki yön |
| Geri dönüş | Yük / ağırlık / yay | Basınçlı yağ | Tasarıma göre |
| Strok / kapalı boy oranı | Standart | Standart | Çok yüksek |
| Hortum bağlantısı | 1 | 2 | 1 veya 2 |
| Tipik uygulama | Kriko, platform | İş makinesi, pres | Damper, çöp kamyonu |
Bağlantı tipleri
Silindirin makineye nasıl bağlanacağı, kuvvetin doğru iletilmesi ve rotun yanal yüklerden korunması için en az silindir tipi kadar önemlidir:
- Mafsal gözü (burçlu / küresel rotil): İş makinelerinde en yaygın tip; küresel rotil küçük eksen kaçıklıklarını tolere eder.
- Flanş bağlantı: Ön veya arka flanşla rijit montaj; preslerde sık kullanılır.
- Muylu (trunnion): Silindirin gövdesinden salınım yapabildiği bağlantı.
- Ayak bağlantı: Silindirin bir yüzeye yatay olarak sabitlendiği uygulamalar.
Uygulamanıza doğru silindiri seçmek
Doğru silindir; gereken kuvvet, strok, kapalı boy, çalışma basıncı, hız ve çalışma ortamı birlikte değerlendirilerek belirlenir. İlk tahmin için hidrolik silindir kuvvet hesaplayıcımızı kullanabilir, teklif öncesi hangi ölçülerin gerektiğini hidrolik silindir ölçüleri rehberimizde inceleyebilirsiniz. Özkan Silindir; iş ve inşaat makineleri, maden makineleri, araç üstü ekipmanlar ve savunma sanayi dahil sekiz sektörde tek etkili, çift etkili ve teleskopik silindir üretir.
Projeniz için silindir mi gerekiyor? Makine tipini, ölçüleri ve varsa mevcut silindirin fotoğraflarını iletişim formundan iletin; ekibimiz uygun çözümü sizinle paylaşsın.
